Fototechnik als Handwerk: was diese Referenz erklärt
Fototechnik beschreibt, was zwischen Motiv und Sensor oder Film tatsächlich geschieht: Licht fällt durch eine Linse, wird von einer Blende begrenzt und erzeugt in einer bestimmten Entfernung ein scharfes Bild. Diese Referenz erklärt solche Zusammenhänge ruhig und nachvollziehbar, mit Formeln dort, wo sie helfen, und mit praktischen Beispielen dort, wo eine Formel allein wenig nützt.
Gegliedert ist das Angebot in sechs Bereiche. Grundlagen behandelt Belichtung und Optik, Analog den Film und seine Kameras, Makro den Nahbereich bis über den Maßstab 1:1 hinaus. Perspektive widmet sich Shift und Tilt, Werkzeuge bündelt drei Rechner und eine Filmtabelle, und Ausrüstung ordnet Kameras, Stative und Filter nach dem, was sie physikalisch leisten.
Die Kamera in vierzehn Teilen
Alle Baugruppen mit ihren Details als Text: Spiegellose Systemkamera im Detail
Shift · Makro · Werkzeuge9 Kassetten
- Perspektive Tilt-Shift-Objektiv, Shift-Adapter und stürzende Linien erklärt Warum Hauswände im Bild nach hinten kippen, wie viel Objektivverschiebung eine Fassade braucht und wie Mittelformatglas auf einem Shift-Adapter das Problem schon bei der Aufnahme löst.
- Perspektive Pro-Shift-Adapter: Mittelformat-Objektiv mit Verstellweg an Kleinbild Wie viel Bildkreis ein Mittelformat-Objektiv für einen bestimmten Verstellweg braucht, welche Objektivfamilien sich adaptieren lassen und wie verschobene Einzelbilder zu einer größeren Datei verschmelzen.
- Makro Scheimpflug-Prinzip: Tilt und Schärfeebene in der Makrofotografie Drei Ebenen, eine gemeinsame Schnittlinie: wie geschwenkte Objektive schräge Motive durchgehend scharf zeigen und mit welchen Winkeln Makro, Landschaft und Sachaufnahme arbeiten.
- Makro Mini-Macro-Schnecke: Schneckengang statt Balgengerät für Makro Ein kurzer Gewindetubus ersetzt im Nahbereich den Balgen: wie er funktioniert, welche Maßstäbe er mit 50 und 80 mm erreicht und wie er heute zusammengestellt wird.
- Makro Nahlinse im Makro: Dioptrien und Abbildungsmaßstab berechnen Wie eine Vorsatzlinse aus Dioptrien Vergrößerung macht, wie sich Maßstab und Arbeitsabstand ausrechnen lassen und wo die Grenzen dieses einfachen Prinzips liegen.
- Makro Vergrößerungsobjektiv an der Digitalkamera: Makro mit M39-Gewinde Aus der Dunkelkammer an die Systemkamera: wie Vergrößerungsobjektive über M39-Adapter fokussiert werden, wann sie umgedreht gehören und woran sich eine gute Rechnung erkennen lässt.
- Grundlagen Schärfentiefe berechnen: Rechner für Blende, Abstand und Beugung Wie Zerstreuungskreis, Blende und Abbildungsmaßstab den scharfen Bereich festlegen, warum Blende 22 an hochauflösenden Sensoren weich zeichnet und wann winzige Lochblenden noch sinnvoll sind.
- Werkzeuge Objektiv-Adapter: Auflagemaß-Tabelle für Altglas an Systemkameras Warum ein M42-Objektiv an einer Systemkamera bis unendlich scharf stellt, ein Canon-FD-Objektiv an einer Spiegelreflex dagegen nicht, und was die Differenz der Auflagemaße darüber verrät.
- Analog Filmsorten 2026: Kleinbild- und Rollfilme mit ISO, Typ und Preisen Welche Filme 2026 im Handel sind, wie sich Farbnegativ, Dia und Schwarzweiß unterscheiden und wie weit die Preise pro Rolle auseinanderliegen.
Grundlagen der Fototechnik: Brennweite, Blende und Schärfe
Am Anfang steht die Brennweite. Sie bestimmt bei gegebenem Aufnahmeformat den Bildwinkel: 50 mm am Kleinbild zeigen ungefähr den Ausschnitt, den das Auge ohne Kopfbewegung bewusst wahrnimmt, 24 mm deutlich mehr, 200 mm nur einen schmalen Streifen. An einem APS-C-Sensor mit Cropfaktor 1,5 entspricht ein 35-mm-Objektiv im Bildwinkel rund 52 mm am Kleinbild.
Blende, Belichtungszeit und ISO-Wert regeln gemeinsam die Lichtmenge. Jede volle Blendenstufe halbiert oder verdoppelt das Licht, die Reihe f/2,8, f/4, f/5,6 und f/8 folgt dem Faktor Wurzel aus zwei. Wer von f/4 auf f/8 abblendet, muss die Belichtungszeit vervierfachen oder die Empfindlichkeit um zwei Stufen anheben, damit die Helligkeit gleich bleibt.
Schärfentiefe entsteht, weil ein Bildpunkt nicht unendlich klein sein muss, um scharf zu wirken. Auf dem Kleinbild gilt ein Zerstreuungskreis von etwa 0,03 mm als Grenze. Abblenden vergrößert den scharfen Bereich, doch an hochauflösenden Sensoren zeichnet die Beugung ab etwa Blende 11 feine Details wieder weicher. Ein Rechner im Bereich Werkzeuge zeigt beide Effekte nebeneinander.
Analog6 Kassetten
- Analog Analoge Kamera für Anfänger: Film, Belichtung und der richtige Kauf Wie eine Filmkamera Licht dosiert, welche Bauart zum Einstieg passt, wie der Film richtig sitzt und was eine Rolle heute kostet.
- Analog Analoge Kamera kaufen 2026: gebraucht prüfen oder neu kaufen Welche Prüfschritte vor dem Kauf einer gebrauchten Filmkamera Ärger ersparen, welche Bauarten sich bewährt haben und was neu gebaute Modelle bieten.
- Analog Kleinbildfilm 135 verstehen: Farbe, Schwarzweiß, ISO und Einlegen Vom Format 24 × 36 mm über den DX-Code bis zur Frage, welche Empfindlichkeit zu welchem Licht passt und wie lange ein Film im Kühlschrank hält.
- Analog Film entwickeln: selbst entwickeln oder im Labor entwickeln lassen Was zum Entwickeln von Schwarzweiß- und Farbfilm zu Hause nötig ist, wo die typischen Fehler liegen und was ein Labor zusätzlich leisten kann.
- Analog Lochkamera basteln: Lochblende berechnen und mit Fotopapier belichten Wie ein winziges Loch ein Bild zeichnet, wie groß es bei welcher Kameratiefe sein sollte und wie lange Fotopapier im Sonnenlicht belichtet werden muss.
- Analog Mittelformat analog und digital: Kameras, Rollfilm 120 und Sensoren Wie viele Bilder auf eine Rolle 120 passen, welche Kamerasysteme sich etabliert haben und warum größere Formate anders zeichnen als Kleinbild.
Grundlagen6 Kassetten
- Grundlagen Brennweite erklärt: Bildwinkel, Formel und die Brennweite der Kamera Was die Millimeterzahl auf dem Objektiv physikalisch bedeutet, welchen Bildwinkel sie ergibt und wie sich die passende Brennweite für ein Motiv nachrechnen lässt.
- Grundlagen Blende in der Fotografie: Blendenzahl, Lichtmenge und Bildwirkung Vom Verhältnis zwischen Brennweite und Eintrittspupille bis zur Beugung bei f/22: wie die Öffnung im Objektiv Lichtmenge, Schärfebereich und Hintergrund formt.
- Grundlagen Belichtungszeit richtig wählen: Verschluss, Bewegung und Verwacklung Wie lange der Verschluss offen bleibt, entscheidet über Verwacklung und Bewegungsdarstellung. Dazu gehören Kehrwertregel, Rolling Shutter, Bulb und lange Belichtungen am Stativ.
- Grundlagen ISO-Wert der Kamera verstehen: Empfindlichkeit und Bildrauschen Warum höhere ISO-Werte nicht selbst rauschen, woher die Körnung tatsächlich stammt und wie sich die Automatik mit einer Mindestzeit sinnvoll einstellen lässt.
- Grundlagen Abbildungsmaßstab berechnen: Formel und Beispiele für Makro Wie groß ein Motiv auf dem Sensor landet, lässt sich aus Brennweite und Abstand vorhersagen. Daraus folgen Auszug, Motivfeld und Lichtverlust bei Nahaufnahmen.
- Makro Makrofotografie lernen: Ausrüstung, Tipps und Ideen für zuhause Vom Maßstab 1:1 über Zwischenringe, Balgen und Blitzdiffusor bis zu Wassertropfen auf dem Küchentisch und Insekten im Morgentau: der Einstieg in den Nahbereich.
Die Farbkarte mit 24 Feldern

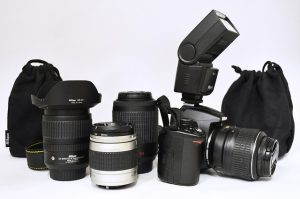

Objektive und Anschlüsse: warum das Auflagemaß zählt
Objektive unterscheiden sich in Brennweite, Lichtstärke und Bauart, doch für die Frage, was an welche Kamera passt, entscheidet ein anderes Maß. Das Auflagemaß ist der Abstand zwischen Bajonettfläche und Bildebene. Nikon F liegt bei 46,5 mm, Sony E bei 18,0 mm, und aus der Differenz ergibt sich, ob ein Adapter die Unendlich-Einstellung erreicht.
Spiegellose Gehäuse haben die alten Grenzen verschoben. Weil ihr Auflagemaß so kurz ist, finden zwischen Bajonett und Sensor fast alle älteren Spiegelreflexoptiken Platz, sofern ein passender Ring die Lücke füllt. Die Seiten über Objektive und Adapter erklären, welche Kombinationen mechanisch aufgehen, wo Korrekturlinsen nötig werden und warum Blendenkopplung und Autofokus bei reinen Metallringen entfallen.
Makro: Abbildungsmaßstab statt Brennweite
Im Nahbereich verliert die Brennweite ihre Hauptrolle. Entscheidend ist der Abbildungsmaßstab, also das Verhältnis von Bildgröße zu Objektgröße. Bei 1:1 erscheint ein 10 mm langer Käfer auf dem Sensor ebenfalls 10 mm lang. Nach der Linsengleichung 1/f = 1/g + 1/b braucht ein 50-mm-Objektiv dafür 50 mm zusätzlichen Auszug, insgesamt also 100 mm bis zur Bildebene.
Fototechnik für Makro umfasst weit mehr als ein spezielles Objektiv. Zwischenringe, Balgengeräte, Schneckengänge, Nahlinsen und umgekehrt montierte Optiken führen zum selben Ziel, jeweils mit eigenen Nebenwirkungen bei Licht, Arbeitsabstand und Bildqualität. Der Lichtverlust folgt der effektiven Blende: Bei 1:1 wirkt f/4 wie f/8, weil sich die Blendenzahl mit dem Faktor eins plus Abbildungsmaßstab multipliziert.
Ein häufiger Fehler im Makro ist zu starkes Abblenden. Wer bei 1:1 auf Blende 22 schließt, arbeitet effektiv mit Blende 44 und verliert durch Beugung mehr Detail, als die zusätzliche Schärfentiefe einbringt. Besser funktioniert eine mittlere Blende zusammen mit Focus Stacking, bei dem mehrere Aufnahmen mit leicht versetzter Schärfeebene zu einem einzigen Bild verrechnet werden.
Perspektive: Shift gegen stürzende Linien, Tilt für die Schärfeebene
Wer ein Gebäude von unten fotografiert und die Kamera dabei nach oben neigt, erhält stürzende Linien: Senkrechte Kanten laufen nach oben zusammen. Ein Shift-Objektiv löst das, indem die Kamera waagerecht bleibt und nur die Optik parallel zur Bildebene verschoben wird. Dafür braucht es einen Bildkreis, der deutlich größer ist als das Aufnahmeformat selbst.
Tilt kippt dagegen die Objektivebene gegenüber dem Sensor. Nach der Scheimpflug-Regel schneiden sich Bildebene, Objektivebene und Schärfeebene in einer gemeinsamen Geraden. Damit lässt sich eine schräg liegende Fläche, etwa ein Tisch mit Produkten oder ein Blumenbeet, schon bei mittlerer Blende von vorn bis hinten scharf abbilden, ohne auf Blende 22 gehen zu müssen.

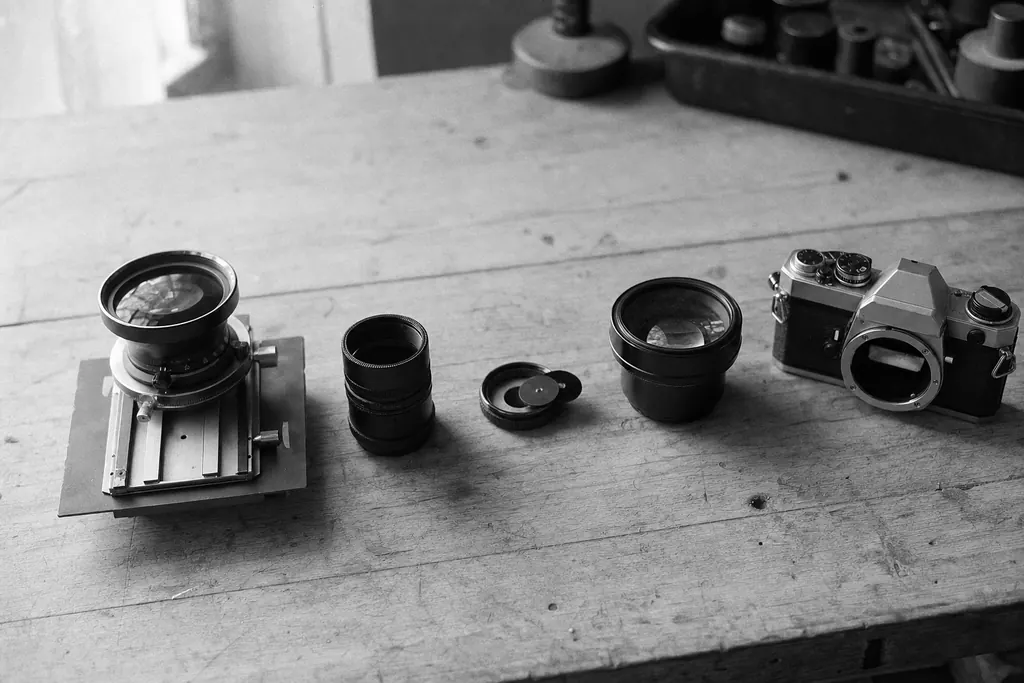

Zörk Film- und Fototechnik: mechanische Lösungen für optische Aufgaben
Wie solche Prinzipien in Metall umgesetzt wurden, zeigt der Münchner Hersteller Zörk Film- und Fototechnik, nach eigenen Angaben 1975 von Herwig W. Zörkendörfer gegründet. Sein Panorama-Shift-Adapter, 1984 unter der Nummer DE 3436886 zum Patent angemeldet, setzte Mittelformatobjektive an Kleinbildkameras und verschob sie um bis zu 20 mm, drehbar in 30-Grad-Rastungen um volle 360°.
Für den Nahbereich bot der Hersteller das Multi-Focus-System an, das ein Vergrößerungsobjektiv um bis zu 30° in alle Richtungen schwenkte und so die Scheimpflug-Regel an der Kleinbildkamera nutzbar machte. Die Mini-Macro-Schnecke war ein Schneckengang aus Aluminium mit M39-Gewinde, der in weniger als einer Umdrehung von 26 auf 60 mm Auszug fuhr.
Das Macroscope war eine zweilinsige Nahlinse mit 12 Dioptrien, die zusammen mit einem 80-mm-Objektiv den Maßstab 1:1 erreichte. Das ST-Dehner-Set lieferte Lochblenden von 1, 1,5 und 2 mm, und der Pro-Shift-Adapter übertrug die Verschiebung auf Mittelformatkameras. Jedes dieser Geräte ist auf einer eigenen Seite beschrieben, mit seiner Optik und seinen Grenzen.

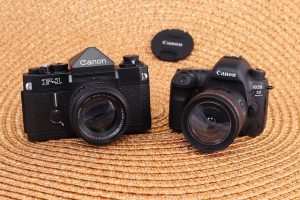

Analoger Film und drei Rechner für die Praxis
Analoge Fotografie ist 2026 kein Museumsthema. Kleinbild- und Rollfilme werden weiterhin produziert, Labore entwickeln, und neue Kameras wie die Pentax 17 im Halbformat stehen im Handel. Der Bereich Analog erklärt Filmformate und Empfindlichkeiten, das Entwickeln im eigenen Bad oder im Labor und die Prüfpunkte beim Kauf einer gebrauchten Kamera, vom Verschluss bis zu den Lichtdichtungen.
Drei Rechner nehmen das Kopfrechnen ab. Der Schärfentiefe-Rechner verbindet Brennweite, Blende und Abstand, der Nahlinsen-Rechner gehört zur Fototechnik für Makro und bestimmt den Maßstab aus Dioptrien und Brennweite, die Adapter-Matrix vergleicht Auflagemaße. Eine Filmtabelle listet aktuelle Kleinbild- und Rollfilme mit Empfindlichkeit, Filmtyp und Preisspanne pro Rolle, sortiert nach Farbnegativ, Diafilm und Schwarzweiß.

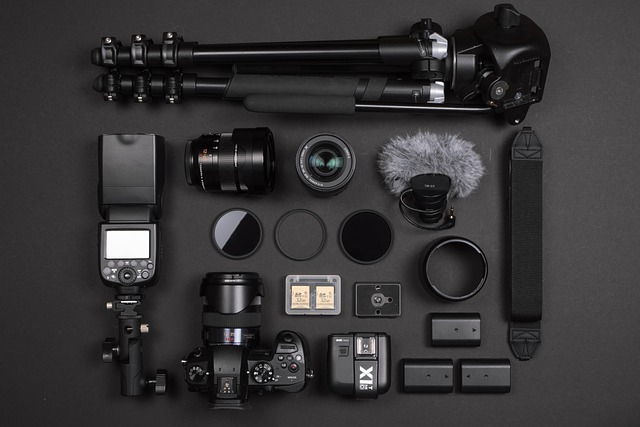

Ausrüstung nach Funktion statt nach Datenblatt
Der Bereich Ausrüstung bewertet Geräte nach ihrer Aufgabe. Ein Stativ wird an Arbeitshöhe und Gewicht gemessen, ein ND-Filter an seiner Verlängerung in Blendenstufen, eine Systemkamera an Sucher, Stabilisierung und Bajonett. Wer bereits alte Objektive und Adapter besitzt, findet dort Hinweise, welches aktuelle Gehäuse sie am sinnvollsten aufnimmt und wo Kompromisse bleiben.
